Tester elektronicznych i podciśnieniowych siłowników turbosprężarek (model ATD-2)

Diagnostyka siłowników turbosprężarek

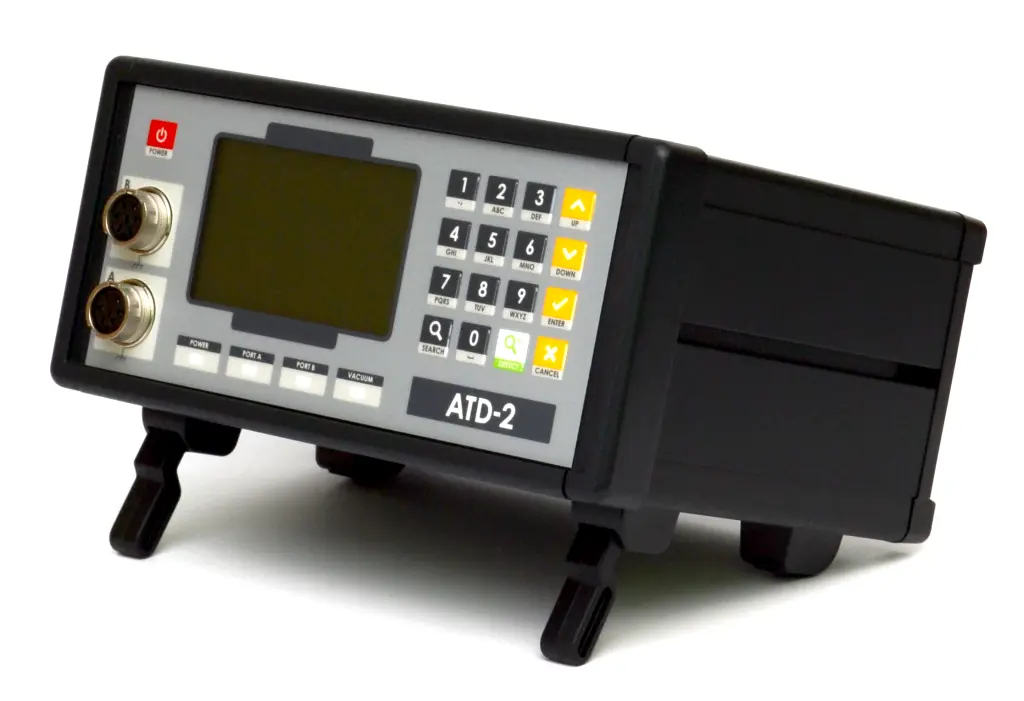

ATD-2 to urządzenie diagnostyczne przeznaczone do testowania oraz wstępnej regulacji elektronicznych i podciśnieniowych siłowników turbosprężarek.

Innowacyjne rozwiązania

Tester został zaprojektowany z myślą o intensywnej pracy warsztatowej, przy zachowaniu wysokiej ergonomii obsługi oraz kompatybilności z szeroką gamą siłowników stosowanych w turbosprężarkach. Zastosowane rozwiązania techniczne umożliwiają szybkie przygotowanie testu, precyzyjną diagnostykę oraz bezpieczną obsługę różnych typów siłowników.

Zakres zastosowań

ATD-2 znajduje zastosowanie w diagnostyce siłowników turbosprężarek stosowanych w samochodach osobowych, pojazdach ciężarowych, maszynach rolniczych i innych. Urządzenie obsługuje siłowniki elektroniczne zarówno 12V jak i 24V, a także siłowniki podciśnieniowe wyposażone w czujnik położenia.

Do czego służy ATD-2 ?

Urządzenie przeznaczone jest do diagnostyki siłowników turbosprężarek. Umożliwia:

sterowanie położeniem w siłownikach elektronicznych i podciśnieniowych
sprawdzenie pełnego zakresu ruchu siłownika
kontrolę poboru prądu siłownika
ocenę działania mechanizmu zmiennej geometrii oraz zaworu wastegate

W praktyce pozwala na szybkie wykrycie zacięć, nadmiernych oporów mechanicznych oraz usterek elektrycznych, zwiększając skuteczność napraw i ograniczając ryzyko błędnej diagnozy.

Obsługiwane typy siłowników

ATD-2 przeznaczony jest do współpracy z szerokim zakresem siłowników stosowanych w układach doładowania, w tym:

elektronicznymi siłownikami 12V oraz 24V
siłownikami podciśnieniowymi wyposażonymi w czujnik położenia
silnikami wykorzystywanymi w siłownikach: DC, BLDC, UVW oraz krokowymi

W zależności od modelu testowanego siłownika, urządzenie umożliwia zarówno bezpośrednie sterowanie silnikami siłowników, jak i komunikację z wykorzystaniem protokołów: CAN, LIN, PWM, SENT oraz UART.

Funkcje diagnostyczne

Siłowniki elektroniczne

Urządzenie umożliwia realizację następujących funkcji:

automatyczny test pełnego zakresu ruchu
sterowanie pozycją siłownika
pomiar poboru prądu podczas pracy
odczyt sygnału położenia w czasie rzeczywistym

Siłowniki podciśnieniowe

Dostępne funkcje obejmują:

generowanie kontrolowanego podciśnienia
test mechanicznego zakresu pracy siłownika
odczyt sygnału czujnika położenia

Automatyczna identyfikacja

Tester automatycznie rozpoznaje:

podłączony adapter
rodzaj sterowania siłownika
zgodne modele w bazie danych

Rozwiązanie to przyspiesza wybór właściwego siłownika, upraszcza proces diagnostyczny oraz ogranicza ryzyko błędów podczas wykonywania testów.

Innowacyjne rozwiązania
w testerze ATD-2

Tester ATD-2 zawiera szereg usprawnień i wygodnych rozwiązań dla szybkiej i sprawnej diagnostyki siłowników turbosprężarek

Zastosowane rozwiązania mają na celu skrócenie czasu testów, uproszczenie obsługi oraz ograniczenie ryzyka błędów diagnostycznych.

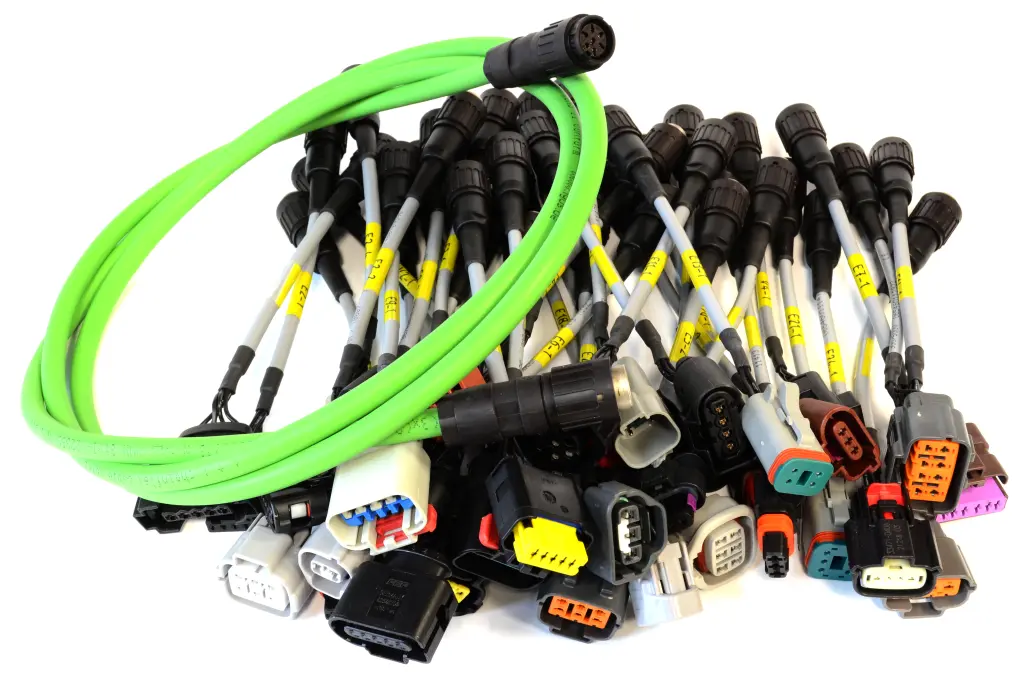

Jeden kabel pomiarowy i zestaw adapterów

Zastosowanie jednego kabla pomiarowego wraz z zestawem adapterów pozwala ograniczyć liczbę przewodów oraz uporządkować stanowisko pracy. Adaptery zajmują niewiele miejsca, zapewniając wygodę użytkowania i łatwą organizację.

Inteligentne adaptery

Wykorzystanie inteligentnych adapterów eliminuje konieczność stosowania wielu wariantów kabli z tym samym złączem. Tester ATD-2 automatycznie dobiera odpowiedni sygnał sterująco-pomiarowy na podstawie podłączonego adaptera i siłownika.

Ropoznawanie adapterów

Tester identyfikuje podłączony adapter i informuje o wymaganym typie dla danego modelu siłownika. W przypadku wykrycia niewłaściwego adaptera test nie zostaje uruchomiony.

Autodetekcja siłowników

Urządzenie rozpoznaje typ podłączonego adaptera oraz charakterystykę sygnału sterującego siłownika. Na tej podstawie wyświetlana jest lista kompatybilnych modeli umożliwiająca szybki wybór odpowiedniego modelu.

Wyszukiwanie tekstowe

Wbudowana funkcja wyszukiwania umożliwia szybkie odnalezienie modeli siłowników oraz turbosprężarek z listy urządzenia.

38

adapterów
w zestawie

300+

wspieranych
modeli siłowników

Specyfikacja techniczna

Rodzaj obsługiwanych siłowników	elektroniczne (interfejs komunikacyjny) elektroniczne (zaciski silnika + czujnik pozycji) podciśnieniowe (z czujnikiem pozycji)
Napięcie zasilania siłowników	14.4 V / 28.8 V
Napięcie zasilania czujników pozycji	3 – 28 V
Prąd wyjściowy	5 A (ciągły)
Zakres generowanego podciśnienia	-0,4 do -0,8 bar
Obsługiwane protokoły komunikacyjne	CAN, PWM, SENT, LIN, UART, analogowy, impulsowy
Obsługiwane typy silników siłowników	DC, BLDC, UVW, Stepper
Ilość złącz siłowników	2× złącze elektryczne (Port A, Port B) 1× złącze pneumatyczne podciśnienia (Vacuum)

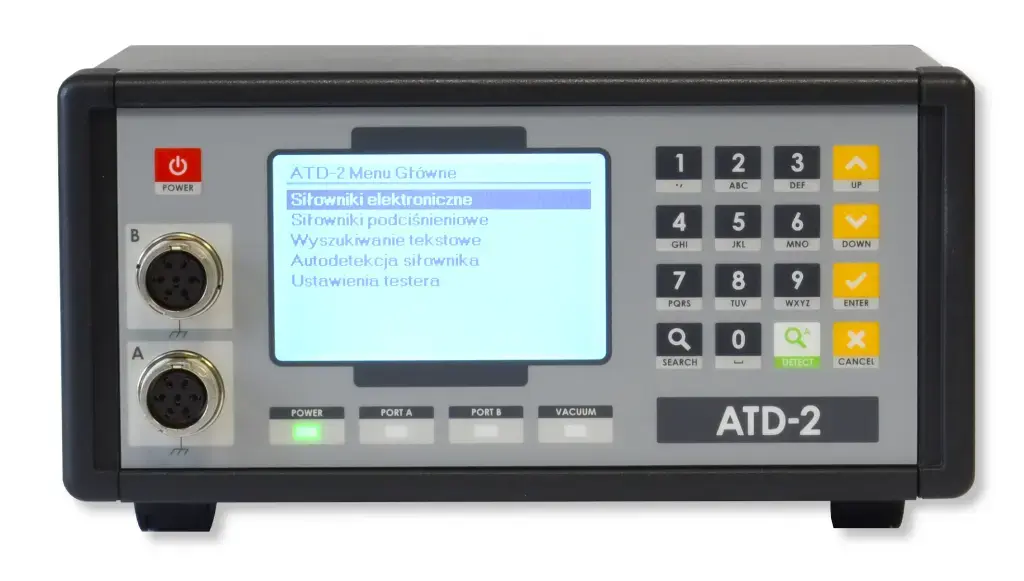

Interfejs użytkownika	wyświetlacz graficzny LCD, klawiatura 16-przyciskowa, 4 kontrolki statusowe RGB, sygnalizacja dźwiękowa
Język interfejsu	polski, angielski
Autodetekcja	Tak (adaptery / siłowniki)
Wyszukiwarka tekstowa	Tak
Detekcja zwarć	Tak
Zabezpieczenie nadprądowe	Tak
Aktualizacje oprogramowania	Tak
Zgodność z normami	CE; EMC, LVD, RoHS

Dane znamionowe

Zasilanie energią elektryczną

Napięcie zasilania	80…260 V AC, 50…60 Hz
Pobór mocy maksymalny	120 W (przy 230 V / 50 Hz)
Pobór mocy typowy (bez obciążenia)	4 W

Zasilanie sprężonym powietrzem

Ciśnienie maksymalne	0.7 MPa / 7 bar / 100 psi
Ciśnienie robocze typowe	5 bar (+/- 10 %)
Zużycie nominalne	10 l/min (w trakcie generowania podciśnienia)
Rodzaj medium roboczego	filtrowane, nieolejone, osuszone powietrze

Złącza siłowników elektronicznych

Rodzaj złącza	2× gniazdo DIN 7-pin
Maksymalne napięcie wejściowe	30 V
Maksymalne napięcie wyjściowe	30 V

Złącze pneumatyczne siłowników podciśnieniowych

Rodzaj złącza	gniazdo wtykowe 6 mm
Minimalna wartość generowanego podciśnienia	-0.8 bar

Masa i gabaryty urządzenia

Wymiary (wys. x szer. x głęb.)	111 x 210 x 167 mm
Waga	2.5 kg

Zakres dostawy

Urządzenie	Tester elektronicznych i podciśnieniowych siłowników turbosprężarek (model ATD-2) – 1 szt.
Akcesoria elektryczne	kabel sterująco-pomiarowy (2 m) – 2 szt. adapter (0.2 m) – 38 szt. kabel zasilający (3 m) – 1 szt. kabel USB A-B (1.8 m) – 1 szt.
Akcesoria pneumatyczne	przewód zasilania sprężonym powietrzem (2 m) – 1 szt. przewód podciśnieniowy (1 m) – 2 szt. filtr podciśnieniowy – 1 szt. adapter 6x4 mm – 1 szt. adapter 8x5 mm – 1 szt. adapter 10x6.5 mm – 1 szt. tłumik – 1 szt.
Akcesoria opcjonalne	regulator ciśnienia z filtrem i zaworem
